VPN How-To

VPN 是 Virtual Private Network 的缩写，意思是虚拟私有网络，也就是在公开的网络架构上，虚拟一个私有的网络。这个虚拟的网络架构具有和真正私有网络一样的安全性、管理便利性及效能。VPN 的目的是用来取代原本专线式的私有广域网络，以更符合成本效益的方式来达成相同的目的。

举例而言，如果您有二个分公司位于不同的城市，每个分公司内部都有自己的私有内部网络，而二个公司的内部网络原本是无法连接使用，除非建立一条专线，以连接二个公司的网域。然而，若改用 VPN 的方式，我们可以使用现有的因特网架构，在二个公司分别架设 VPN 服务器，则二个不同城市的公司内部网络就可以连接起来。另外，我们也可以从家里使用 Windows VPN 拨号联机到公司内部网络中。

和传统的专线式私有网络相比，由于 VPN 使用现成低廉的网络架构，所以成本上便宜许多，而且日后不论是要进行线路变更或架构更动也比较容易。本文中，我们将介绍如何使用 FreeBSD 建立 VPN Server，让使用者可以从 MS Windows 上使用 VPN 拨路联机到公司内部网络。

们使用 poptop 这个软件来建立 PPTP 的 VPN 联机，PPTP 是 Windows  所使用的 VPN。我们在 FreeBSD 上建立 VPN 之后，使用者可以自远程使用 Windows 经由 Internet 使用 VPN 拨号连到公司的内部区网。

基本架构如下：

我们假设公司内部网络 IP 为 192.168.x.x，而 FreeBSD 这台 NAT Server 上，我们另外安装了 poptop 这套 VPN 软件。

步骤一：

请先确认在 Kernel 中有下列这行设定：

# 如果您使用的是 FreeBSD 4.x
pseudo-device	tun		# Packet tunnel.
# 如果您使用的是 FreeBSD 5.x
device		tun		# Packet tunnel.

步骤二：

接着我们要在 FreeBSD 的 NAT server 上安装 ppptop，请使用下列指令安装：

# cd /usr/ports/net/poptop
# make install clean

步骤三：

请在 /usr/local/etc/ 新增一个 pptpd.conf，并编辑内容如下：

# 表示我们使用的 ppp 设定档位罝
option /etc/ppp/ppp.conf
# 表示要打开除错 (debug) 模式
debug
# 如果您有多个对外的 IP，但只要接受从其中一个 IP 进来的联机，
# 则在下列这一行中设定。
##listen 208.212.80.82

# NAT server 所使用的区网 IP
localip 172.16.1.1
# 要给远程的 IP，范围是 172.16.0.1 ~ 172.16.0.254
remoteip 172.16.0.1-254
# 设定存放 pid file 的位置
pidfile /var/run/pptpd.pid

步骤四：

接着我们要编辑 PPP 所使用的设定档，请先将原本的 /etc/ppp/ppp.conf 更名备份起来，我们使用文书编辑软件来新增一个新的 ppp.conf，内容如下：

loop:
 set timeout 0
 set log phase chat connect lcp ipcp command
 set device localhost:pptp
 set dial
 set login
 # Server (local) IP address, Range for Clients, and Netmask
 set ifaddr 172.16.1.1 172.16.0.1-172.16.0.254 255.255.0.0
 set server /tmp/loop "" 0177

loop-in:
 set timeout 0
 set log phase lcp ipcp command
 allow mode direct
pptp:
 load loop
 enable chap
 enable MSCHAPv2
 disable deflate pred1
 deny deflate pred1
 set mppe 128 stateless
 enable MPPE
 accept MPPE
 enable chap81
 disable pap
 enable proxy
 accept dns
 # DNS Servers to assign client
 set dns 192.168.1.1
 set device !/etc/ppp/secure

步骤五：

在使用者从 Windows 端使用 VPN 拨号时，我们在 ppp.conf 中设定了所要使用的装置设定文件为 /etc/ppp/secure，这个档是一个执行档，我们使用 shell script 设定执行 ppp 这个指令。请新增一个文字文件 /etc/ppp/secure，内容如下：

#!/bin/sh

exec /usr/sbin/ppp -direct loop-in

接下来必须使用下列指令将该档案设为可执行：

# chmod 755 /etc/ppp/secure

步骤六：

然后我们要新增一个文字文件 /etc/ppp/ppp.secret 存放使用者数据及密码，其格式为 username password：

alex	Saxophone
bill	Pwanuts
john	mypasswd

由于这个档案内容包含了 password，所以我们必须将它设为只有 root 可以读取：

# chmod 660 /etc/ppp/ppp.secret

步骤七：

现在我们可以启动 VPN 服务了：

# cd /usr/local/etc/rc.d
# cp pptpd.sh.sample pptpd.sh
# /usr/local/etc/rc.d/pptpd.sh start

步骤八：

在 Windows 端的设定方面，请在控制台的网络联机中建立一个新的网络联机：

下图中，我们选第二个选项，以建立 VPN 联机。

依照画面中的指示，我们选择建立一个虚拟私人网络联机：

请您为这个联机命名：

如果您使用 ADSL 或 modem，在使用 internet 之前必须先拨号联机，您可以在这里选择当使用 VPN 时先自动拨接，或者您可以可选择不要拨接起始联机，只要您在使用 VPN 时先将计算机连上 Internet 即可。

接着请输入 VPN 服务器的对外 IP，您可以可以输入 domain name。

完成后，会自动跳出一个拨号窗口，您也可以在控制台中的网络联机中找到您新增
的VPN 联机。在下图出现时，请选择内容：

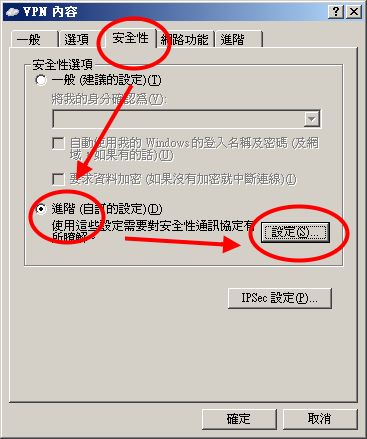

接着请选择[安全性] 的卷标，在安全性选项中，我们选择[进阶] -> [设定]：

进入进阶设定后，请确认您的设定是否为下图所示：

都设定好之后，请按确定回到下列画面。接着输入账号及密码后就可以进行拨号了。在开始使用VPN 拨号前，如果您使用的是拨接式的ADSL 或Modem，您必须先将建立ADSL 联机，才可以进入VPN 拨号喔。
